PROJECT

Utiliteit

Nieuwbouw kantoren met bedrijfshal

Bijsterhuizen te Wijchen

Wanneer :
Eind 2010

Waar :
Industrieterrein Bijsterhuizen 22-16 in Wijchen

Opdrachtgever :
Aannemersbedrijf Herfkens BV. (www.herfkensaannemersbedrijf.nl)

Werkzaamheden :
Hoofdconstructeur van de fundatie-, beton- en staalconstructie van nieuwbouwkantoren met achtergelegen bedrijfsruimte.

In verband met de “zettingsgevoeligheid” van de ondergrond, in combinatie met de relatief grote overspanning (ca. 20m¹), kozen we ervoor om de spantconstructie “statisch bepaald” te houden. Zodat opgelegde vervormingen, zoals opgelegde verplaatsingen (zettingen) en bijv. de temperatuur geen invloed hebben op de krachtswerking. Dit zou bij een statisch onbepaald systeem wel het geval zijn geweest.

De begane grondvloer van het kantoorgedeelte rust op de gewapend betonnen ringbalk, de gedragen wordt door boor(avegaar)palen. De vloer van de bedrijfshal ligt ‘los’ tussen de fundatiebalken in zodat deze vrij kan zetten.

De vloer in de bedrijfshal is een zgn. elastisch ondersteunde plaatvloer, die rust op een (wat slappere) bedding. De vloer is gedilateerd zodat bij eventuele zetting van de vloer(delen), deze kunnen breken op de gezaagde voeg.

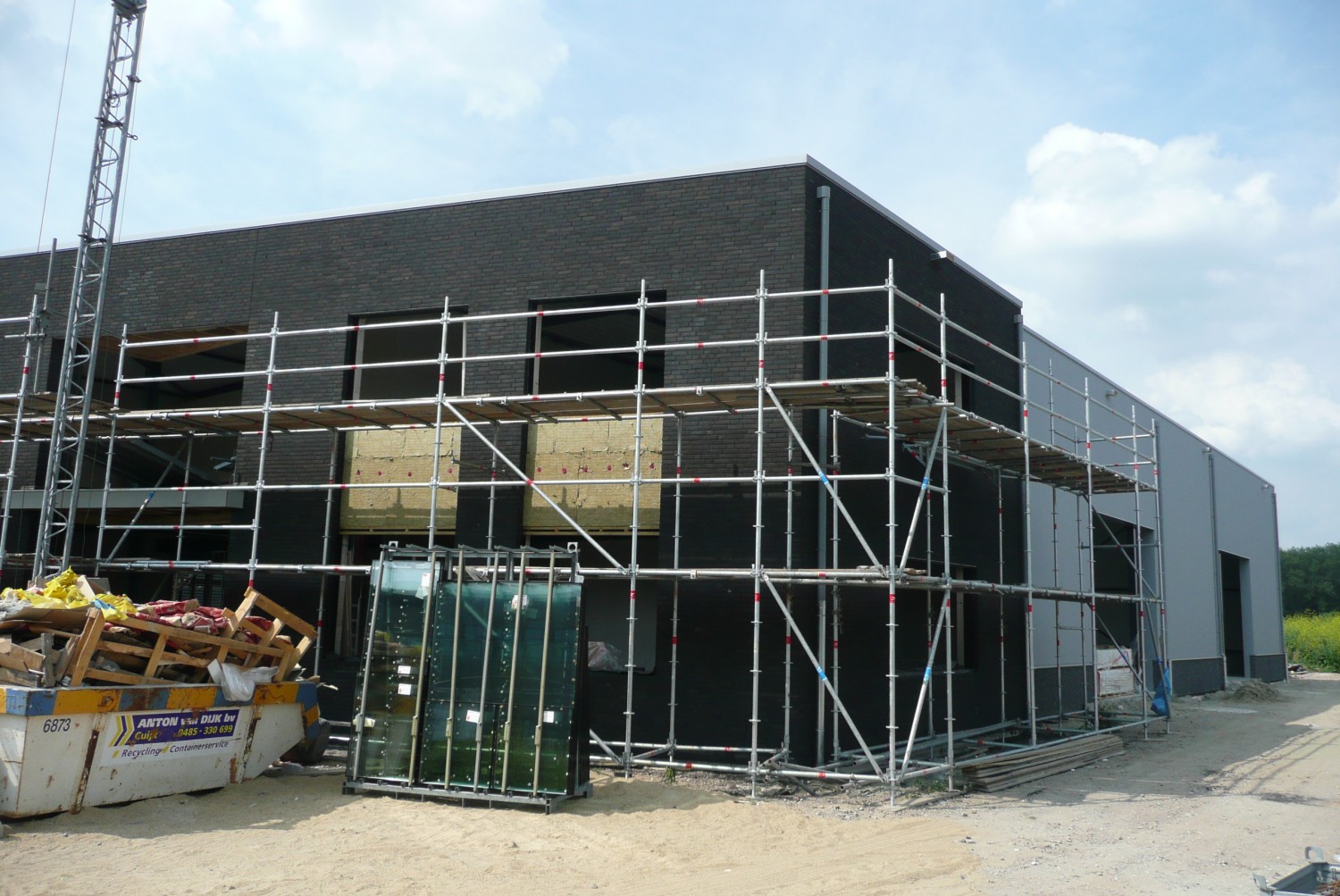

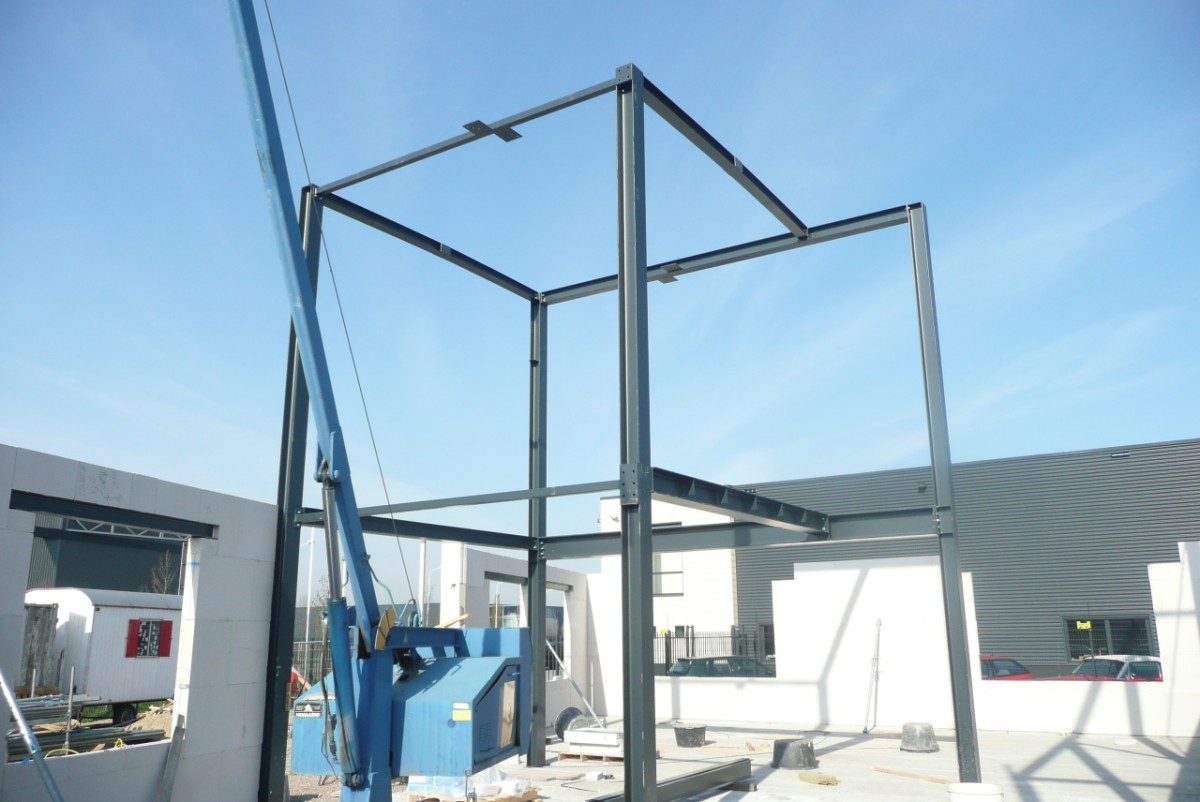

In de bijlage enkele foto’s uit eigen werk.
