Stalen buispaalfundering t.b.v. luifel overkapping

Protonweg te Hoorn

Wanneer :
Eind 2012

Waar :
Protonweg in Hoorn

Opdrachtgever :
Kuwait Petroleum (Nederland) BV. (www.q8.com/www.tango.nl)

Werkzaamheden :
Hoofdconstructeur stalen bovenbouwconstructie luifel overkapping en de stalen buispaalfundering.

De omgeving van Hoorn kent overwegend slappe klei als bodem. De oplegreaktiekrachten van de voetplaat (luifel, bovenbouw) moeten worden opgenomen door de fundatie.

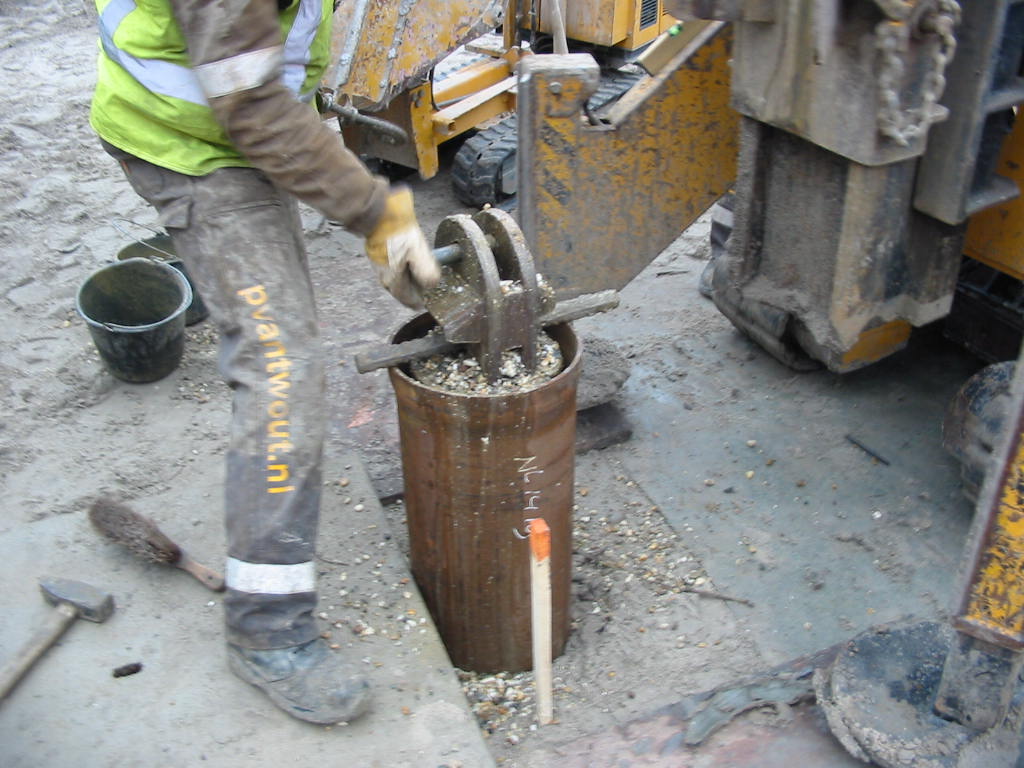

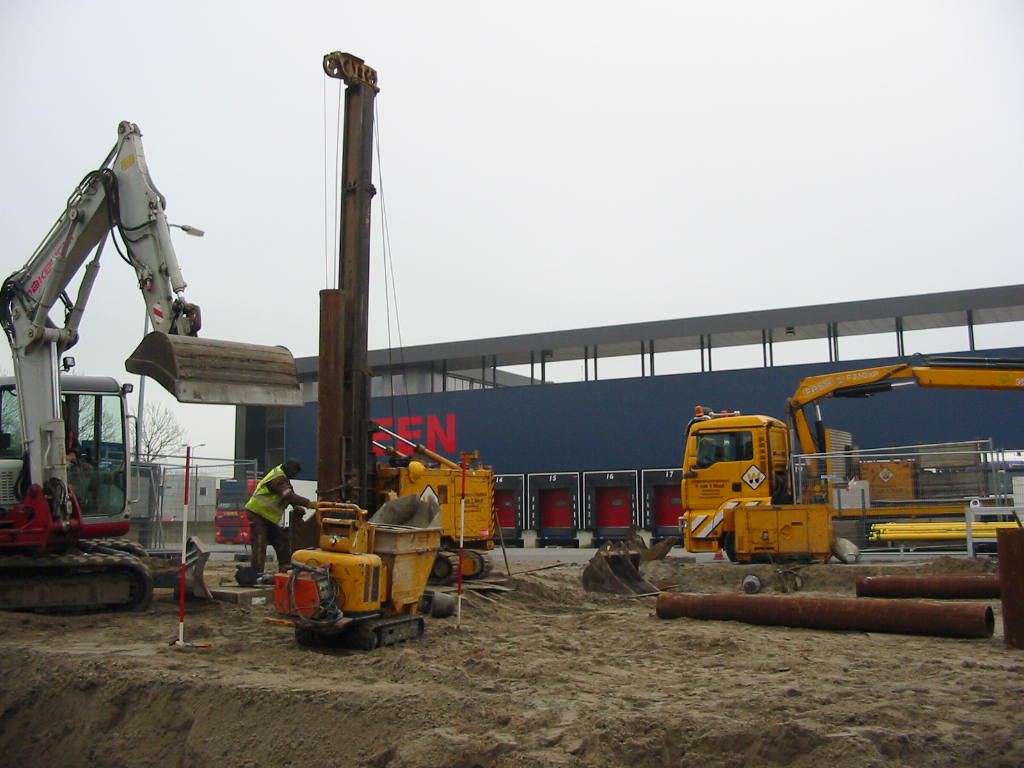

De oplegreaktiekrachten vanuit de bovenbouw bestaan uit (normaal)druk- en trekkrachten, horizontaalkrachten en een buigend moment rustende op de kop van de stalen buispaal. De stalen buispalen zijn inwendig geheid om trillingen in de nabije omgeving zo beperkt mogelijk te houden.

Aansluitend zijn civiele berekeningen gemaakt van de zijdelings belaste stalen buispaal in de bestaande grondmassa. Er is rekening gehouden met het feit dat de bovenste grondlagen niet mee werken in het steun verlenen van de stalen buispaal.

De bovenste lagen gedragen zich als plastische veren (Mohr-Coulomb criterium). Waar noodzakelijk is een oplossing bedacht om de bestaande stalen buispaal fundering van de mast te stabiliseren.

In de bijlage enkele foto’s uit eigen werk.
